Specificatie van de elektrische meterbehuizing:
Normatieve verwijzingen
De clausules in de volgende documenten zijn clausules van deze specificatie geworden nadat ze in deze specificatie zijn geciteerd. Voor gedateerde referentiedocumenten zijn alle latere wijzigingen (exclusief errata-inhoud) of herzieningen niet van toepassing op deze specificatie. Voor ongedateerde referentiedocumenten is de laatste versie van toepassing op deze specificatie.
GB 4208-93 Beschermingsklasse behuizing (IP-code)
GB 7251.1-97 laagspanningsschakel- en regelapparatuur
DL/T 448-2000 Technische beheersvoorschriften voor meetapparatuur voor elektrische energie
JB/T 16934-1997 meterkast voor elektrische energie
DL/T 5137-2001 Ontwerp technische voorschriften voor elektrische metingen en meetapparatuur voor elektrische energie
GB/T 17626.4-1998 Elektromagnetische compatibiliteitstest en meettechnologie Elektrische snelle voorbijgaande immuniteitstest voor pulsgroepen:
Externe beoordeling:
1 elektrische meterkast identificatie:
1.1 De meetkast moet het typeplaatje van de apparatuur, het fabrieksnummer en de fabrieksdatum hebben. Het uniforme nummeringsregelnummer van de doseerkast wordt door de besteller verstrekt.
1.2 Het bedrijfslogo van State Grid Corporation bevindt zich op het bovenste deel van de deur van de ingangskamer; het veiligheidswaarschuwingslogo bevindt zich in het midden van de ingangsdeur; het naambordje bevindt zich onder de deur van de binnenkomst; het logo van de hotline voor de stroomvoorzieningservice 95598 bevindt zich in het midden van de deur van de uitgangskamer.
3 Materiaal elektrische meterkast: Polycarbon niet-metalen materiaal PC
| Referentietabel doosmateriaal | Milieu omstandigheden | Materiaal type | Materiaaldikte (mm) | Behuizingsclassificatie |
| Integrale combinatie niet-metalen doseerkast | -15℃～45℃ | pc | 3.0～4.0 | IP33 |
4 elektrische componenten
Om aan de eisen van selectiviteit en gevoeligheid te voldoen, moet de meetkast zijn voorzien van hiërarchische beveiliging. Stroomonderbrekers met gegoten behuizing moeten voldoen aan de vereisten van GB/T 14048.2; eenfasige stroomonderbrekers moeten voldoen aan de vereisten van GB 10963.1. De elektrische componenten in de doos moeten voldoen aan de verplichte certificering (3C-certificering) in overeenstemming met de relevante nationale voorschriften
5 Installatie accessoires
5.1 De meterkast dient voorzien te zijn van regenwerende maatregelen.
5.2 De geïsoleerde koperdraad voor de bedrading van elke meter mag niet minder zijn dan 10 mm2.
5.3 De nullijn van elke elektrische energiemeter in de multimeter-meetkast moet afzonderlijk worden geïnstalleerd en niet worden gedeeld.
5.4 In de meetkast moeten geïsoleerde en vlamvertragende draden worden gebruikt en de kleurcode moet zijn: de fasedraad is geel, groen en rood; de neutrale draad is zwart; de PE-draad is een geelgroene tweekleurige draad.
5.5 Draadsleufbedrading wordt ook gebruikt in de meetkast, de inkomende en uitgaande draden worden onafhankelijk van elkaar gescheiden, het bedradingsontwerp is redelijk en het vakmanschap is doorgegeven.
5.6 Elke tafelpositie moet een nummer hebben, en het"Eigendomsafbakeningspunt" markering moet worden geplaatst op de invoerregel aan het uitlaateinde van de meter.
5.7 PE-klemmen moeten worden gereserveerd in de niet-metalen kast om een betrouwbare verbinding tussen de kast en het aardingsnet te vergemakkelijken.
6 Elektrische meterkast
De kast van de elektrische meterkast moet een gesloten structuur hebben en een goed ontwerp van de ventilatie- en warmteafvoerstructuur hebben. De warmteafvoergaten moeten een regenbestendige functie hebben en zijn uitgerust met beschermende netten. Maatregelen moeten worden genomen om te voorkomen dat externe vreemde voorwerpen in abnormale omstandigheden worden ingebracht en de stroomvoerende geleider raken.
7 Zalen

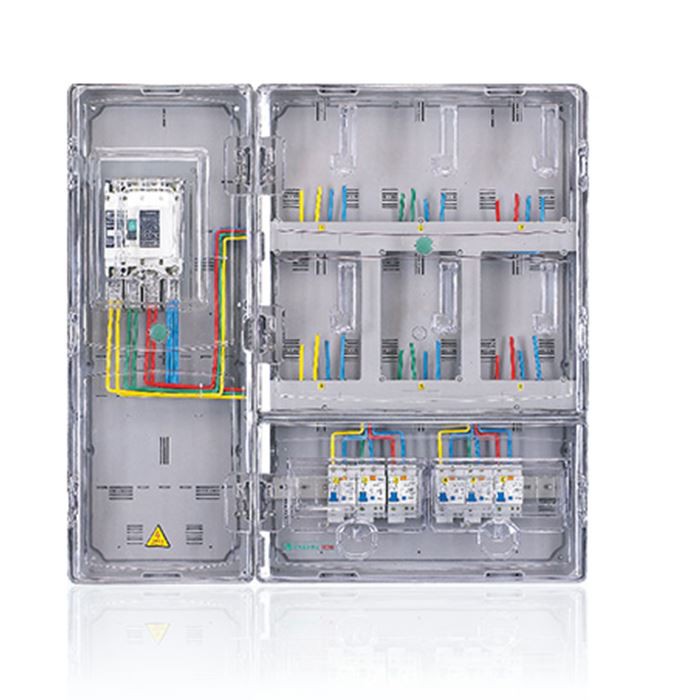

De meetkast moet in drie delen worden verdeeld: de inkomende lijnkamer, de meetkamer en de uitgaande lijnkamer. De noodzakelijke in elkaar grijpende logische relatie tussen de inkomende lijnkamer, de meetkamer en de uitgaande schakelkamer moet worden vergrendeld om te voldoen aan de behoeften van verschillende professionele kamers van het energiebedrijf. En de verantwoordelijkheidsverdeling tussen energieleveranciers en stroomafnemers. De kamers kunnen worden ingedeeld in horizontale, verticale en gemengde typen.
8 Scheidingswanden en deuren
8.1 De deuren van de entreekamer, de meetkamer en de uitgangskamer van de multi-epitome meterkast zijn allemaal onafhankelijk. Het moet een ingebouwd ontwerp zijn en de deurschacht moet anti-wrikmaatregelen hebben; er mogen geen zichtbare en toegankelijke bevestigingsmiddelen buiten de deur zijn.
8.2 Het kleurloze en transparante explosieveilige materiaal van de deur van de meetkamer voldoet aan de eisen van het beheer van de meterstand en anti-elektriciteitsdiefstal. Het frame moet een goede afdichting hebben. De installatielocatie van de collector moet handig zijn voor het verzamelen van infrarood-foutopsporingsterminals en unitgegevens.
8.3 De uitlaatruimte heeft een tweelaagse deurstructuur. De deur van de tweede laag moet onbewust direct contact met stroomvoerende geleiders kunnen voorkomen, maar kan bewust gedrag niet voorkomen.
8.4 De inkomende lijnruimte moet zijn uitgerust met inkomende lijnschakelaars, aftakrails, terminalcollectoren, neutrale klemmen, enz. (De capaciteit van de sublijnrail moet voldoen aan de vereisten van het aantal meterhuishoudens)
8.5 De deur op de eerste verdieping van de uitlaatruimte kan gemakkelijk worden geopend en de deur op de tweede verdieping wordt bestuurd door een sleutel of een binnenpen voor het meten, en de bedieningshendel van de lijnschakelaar is buiten zichtbaar.
9 Vergrendelen en verzegelen
9.1 De ingangskamer en de meetkamerdeur van de elektrische energiemeterkast moeten zijn uitgerust met speciale deursloten en er moeten bepaalde beschermende maatregelen worden genomen buiten de deursloten. De inkomende schakelkamer en de meetkamer worden bestuurd door een slot, dat tijdens normaal bedrijf niet normaal kan worden geopend zonder autorisatie. Het niet-metalen horlogedoosslot-oor moet kunnen worden vervangen als het beschadigd is.
9.2 Het slot moet bepaalde antidiefstal- en anti-wrikprestaties hebben en moet voldoen aan de bijbehorende veiligheidscertificering. Daarnaast moet de meetkamer worden afgesloten met lood en dienen het slot en de afdichting beschermende maatregelen te hebben. Om het beheer van doseerzegels en sluizen te standaardiseren.
9.3 Het kan worden uitgerust met de functie van gebruikers om de patrouilleweergaveknop van de elektrische energiemeter te bedienen volgens de behoeften.
10 Apparatuurindeling
10.1 Direct aangesloten meetkast dient voorzien te zijn van inkomende lijnschakelkamer, meetkamer en uitgaande schakelkamer; via trafo aangesloten meetkast dient voorzien te zijn van inkomende lijn schakelruimte, meetruimte, traforuimte en uitgaande schakelruimte. Elk functioneel gebied moet afzonderlijk worden gescheiden en de collector moet in de inkomende schakelruimte worden geïnstalleerd.
10.2 De elektriciteitsmeter en de verzamelterminal voor informatie over het elektriciteitsverbruik moeten respectievelijk op de vaste armatuur, het montageframe of de roosterplaat worden geïnstalleerd.
10.3 De horizontale afstand tussen de elektrische-energiemeter en de elektrische-energiemeter mag niet minder zijn dan 30 mm en de verticale afstand mag niet minder zijn dan 80 mm;
10.4 De afstand tussen de testaansluitdoos, elektrische energiemeter, verzamelterminal voor elektriciteitsinformatie en de schaal mag niet minder zijn dan 60 mm;
10.5 De afstand tussen de voorkant van de elektrische energiemeter en het observatievenster moet tussen 20 mm zijn;
10.6 De verticale afstand tussen de elektrische-energiemeter, de verzamelterminal voor informatie over het elektriciteitsverbruik en de testaansluitdoos mag niet minder zijn dan 40 mm;
10.7 De horizontale afstand tussen de elektriciteitsmeter en de verzamelterminal voor informatie over het elektriciteitsverbruik mag niet minder zijn dan 80 mm.
11 Functieconfiguratie
11.1 De meetkast kan functies realiseren zoals kostenbeheer op afstand en stroomuitval, en de apparatuurconfiguratie moet kunnen voldoen aan de vereisten van terminals voor het verzamelen van elektriciteitsinformatie, slimme metertypes en technische specificaties. De op- en neergaande kanalen van signaallijnen en kabels voor communicatie en besturing moeten worden gereserveerd om een soepele doorstroming van communicatie en besturing te garanderen.
11.2 De elektrische energiemeter van het directe toegangstype moet het ingebouwde uitschakelrelais kiezen om managementcontrole te realiseren;
12 permutaties
De opstelling van de multimeter-meetkast om de elektrische energiemeter binnenshuis van links naar rechts te meten is de 1e manier, de 2e manier... de Nde manier. De hoogte van de multi-epitome meetkast en de relatieve positie van elk onderdeel moeten zo uniform mogelijk worden gehouden om latere montage te vergemakkelijken.
13 bedradingsvereisten in de doos
13.1 De kwaliteit van het draadinstallatieproces in de doos moet voldoen aan de relevante normen, de bedrading is correct, de elektrische verbinding is betrouwbaar, het contact is goed, de bedrading is netjes en mooi en de draad is niet beschadigd.
13.2 De stroom- en spanningslusdraden moeten geïsoleerde koperdraden zijn en er mogen geen verbindingen in het midden zijn en er mogen geen contacten of klemmen zijn behalve de testaansluitdoos.
13.3 De spannings- en stroomlusdraden moeten zijn uitgerust met klemnummers die overeenkomen met de tekeningen, en de volgorde van de bedrading moet in de positieve fasevolgorde zijn (dat wil zeggen, de gele, groene en rode draden lopen van links naar rechts of boven Tot op de bodem).
13.4 De 485-communicatielijn moet parallel worden aangesloten volgens de horizontale opstelling van de meters en via de terminal op de collector worden aangesloten; het netsnoer van de collector en het alarm moeten via de terminal worden aangesloten.
